丰满人妻熟妇乱又伦精品视-天天做天天爱天天做天天吃中-亚洲综合区图片小说区-久久精品国产一区二区三区肥胖-欧美日韩无套内射另类

高純度鉻剛玉耐火澆注料的性能

純鉻剛玉耐火澆注料是在高純剛玉耐火澆注料的基礎上，加入適量的工業氧化鉻，采用低水泥技術制成。其主要產品為透氣磚和出水口，廣泛應用于煉鋼行業，使用效果好，社會效益顯著。

組成材料和性能

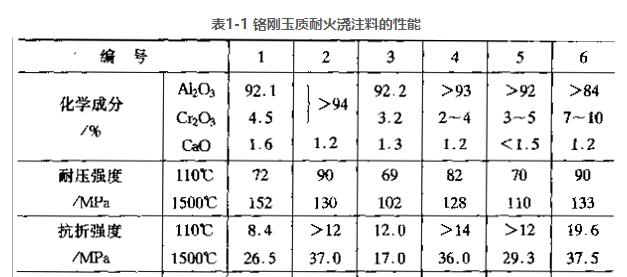

表1-1是鉻剛玉耐火澆注料的性能。表中1號材料以板狀剛玉為耐火骨料，電熔白剛玉為粉末。2號以致密剛玉為耐火骨料和粉末。其余采用電熔白剛玉為耐火骨料和粉末。耐火骨料的臨界粒徑為10mm或8mm，總用量約為70%；同時，A-Al2O3起微粉、工業氧化鉻和少量UF-SiO2也被用作耐火粉。編號5以CA-80水泥為結合劑，其余為CA-70水泥。同時加入減水劑和緩凝劑。從表中可以看出，Al2O3和Cr2O3的含量大于94%，材料的純度非常高。體積密度大于3.10g/cm3，材料致密。110℃干燥和1500℃燃燒后，耐壓強度分別大于69mpa和102mpa。除編號1外，1500℃燃燒后線變化為負值，即略有收縮。總之，高純度鉻剛玉耐火澆注料性能優異。
